C卡脱机设置,均可以使用D协议设置脱机

相关文档https://docs.qq.com/pdf/DUm1MSldMRE5ST3Ry

注意:相机出货默认波特率为9600,如果没有显示播报,需要用控制卡按钮将控制卡的波特率改为9600即可

C卡如下图↓

第一步:

浏览器进相机,在高级设置--外设管理--输出配置中,按如下图勾选


以上勾选表示只允许白名单的车进出,如果需要允许所有车辆进出,则按以下图勾选

按以上图勾选,表示此相机允许所有车进出

第二步

高级设置--外设管理---串口配置中,将波特率改成19200然后点击确定

也可以改成9600,但是需要用控制卡的按钮将控制卡波特率也改成9600

第三步

在高级设置--屏显语音那里,屏显协议改成D协议,然后设置广告词

广告词一定要设置,不然脱机状态下显示屏会黑屏什么都不显示

确定后就设置完成了

A卡协议按如下图设置

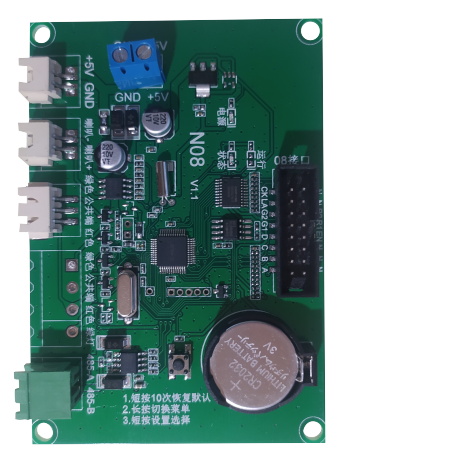

控制卡的电路元器件布局如图,但板卡颜色可能有变,具体以出货为准

芊熠相机脱机用22或25协议

华夏相机用9或19协议

注意:相机出货默认波特率为9600,CD卡出货默认波特率为19200,如果没有显示播报,
1、请检查485线是否接反,485线分AB,相机的A接控制卡的A或+;
2、检查波特率是否一致,相机和控制卡的波特率要么都为9600要么都为19200,不一致的时候请用控制卡按钮将控制卡的波特率改为9600
3、联机的话,必须将控制卡的波特率改成9600
